GJB 150.8A-2009《軍用裝備實驗室環境試驗方法第 8 部分：淋雨試驗》中程序Ⅱ——強化試驗程序主要為彌補不能進行帶風源淋雨試驗的大型戶外設備，當試驗裝置限制不能滿足 18 m/s 風速情況下，可使用該程序進行等效代替。下面，我們根據標準的要求，來做強化試驗的設計與研究。
試驗設備：環儀儀器 GJB150.8A淋雨設備
試驗標準：GJB 150.8A-2009 軍用裝備實驗室環境試驗方法第8部分：淋雨試驗
強化試驗要求：
在 GJB 150A 中，要求噴嘴壓力為 276 kPa，因為當噴嘴壓力為 276 kPa 時，會產生流動速度大于18 m/s 的水滴。
為保證強化噴嘴的噴射雨滴尺寸在0.5~4.5 mm，噴嘴的標稱孔徑一般為 1.2~2.8 mm，具體尺寸應結合降雨強度來確定，強化試驗程序時間為每面 40 min。
強化裝置的設計：

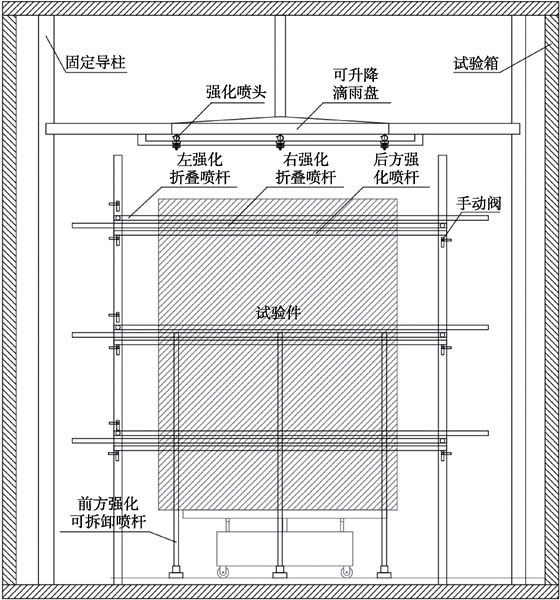

強化設計方案圖如下所示。
1.其中，試驗箱內部的頂部、前后面、左右面均安裝強化噴水裝置，強化噴水裝置由閥門、管路、噴嘴等系統組成，可同時進行5個面的強化試驗程序。
2.后面、左右面的噴嘴安裝在不同高度可折疊的噴桿上，以適應0~1.5m高度的要求。同時在噴桿進水端設置手動球閥，不同高度的噴桿通過手動球閥獨立開關，以滿足不同高度范圍試件的噴淋網陣。
3.頂部的9只強化噴頭安裝在可升降滴雨盤上，滴雨盤高度可在1~4m范圍內沿固定導柱自由調節，可適應不同高度試驗件頂部噴淋的要求，也可滿足試驗件進出箱的空間要求。
4.為適應不同試件高度的強化試驗考核要求，可對左右兩側噴桿進行折疊或者關閉不同高度的噴嘴，以達到試驗對噴淋網陣要求。由于受試件高度的限制，前面采用更換不同高度的噴桿來解決對試件噴淋網陣的要求。
5.為使試驗人員更加方便操作，配有多種不同高度規格噴桿，并采用快速連接方式。最終設計完成的強化試驗程序試驗裝置5個面均有9只噴嘴，每個面的最大噴淋面積均＞2m2。
為得到最大表面覆蓋的重疊噴淋網陣，每個面兩個相鄰噴嘴之間的距離均為0.71m，可以保證在每小于0.56m2接受淋雨的表面范圍內至少有1個噴嘴。以選用的噴嘴進行強化試驗時，推薦噴嘴距離產品表面的距離為40cm，以保證雨滴打在產品表面時的速度為18m/s，用于替代當試驗裝置限制不能滿足該風速情況下的淋雨試驗考核。
