在 GJB 150.12-1986《軍用設(shè)備環(huán)境試驗方法砂塵試驗》、GJB 150.12A-2009《軍用裝備實驗室環(huán)境試驗方法 第 12 部分：砂塵試驗》和 RTCA/DO-160E《機載設(shè)備的環(huán)境條件和測試過程》三個軍用標準中有不同的砂塵試驗方法，它們的試驗原理和基本操作是相同的，但在砂塵成分、砂塵尺寸、試驗溫度、試驗時間、最后檢測等方面有不同的規(guī)定。
下面，我們整理了相關(guān)標準中對砂塵試驗的對比分析，具體內(nèi)容如下。
試驗設(shè)備：環(huán)儀儀器 軍用裝備吹塵試驗箱
GJB 150.12-1986、GJB 150.12A-2009 和 RTCA/DO-160E 規(guī)定砂塵成分及尺寸要求見下表。

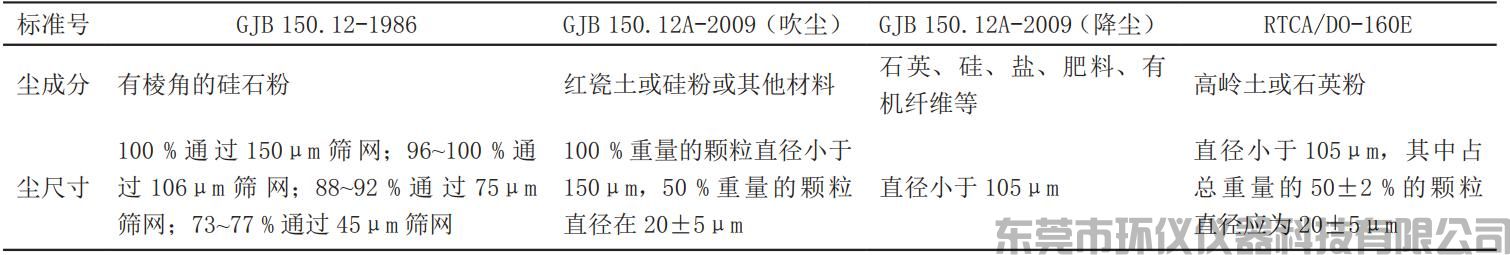

1.不同標準規(guī)定塵成分及尺寸要求及配比

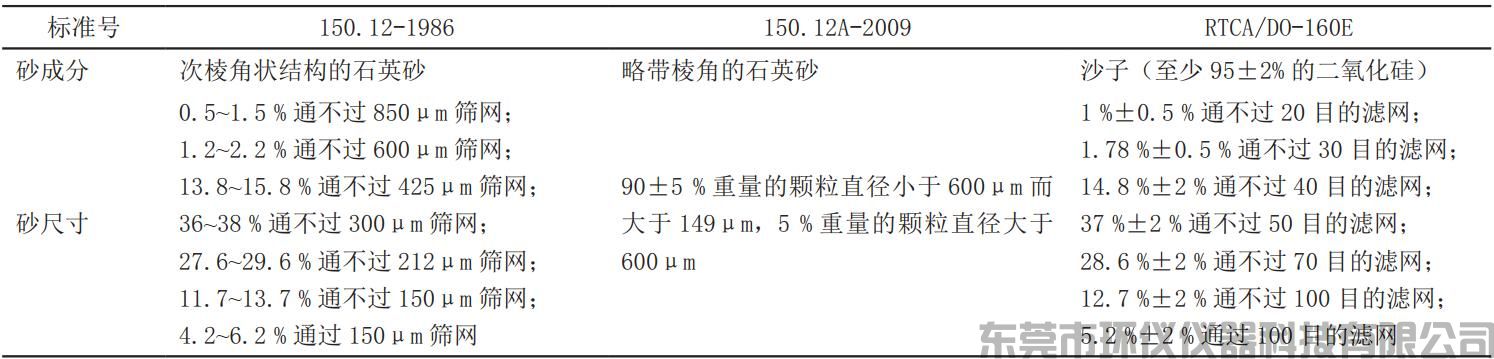

2.不同標準規(guī)定砂成分及尺寸要求及配比
砂塵是砂塵試驗的關(guān)鍵要素，對試驗件的破壞起決定作用。不同標準中對砂塵試驗（吹塵、吹砂、降塵程序）中規(guī)定不盡相同，特別是砂塵成分和尺寸的規(guī)定更是如此。
因此，試驗過程中一定明確砂塵成分及尺寸要求，根據(jù)實際要求進行試前的配比。
為什么要做砂塵試驗？
廣泛分布的砂塵環(huán)境，對產(chǎn)品的性能具有嚴重影響，主要產(chǎn)生磨蝕、阻塞、沖擊、滲透、腐蝕等破壞效應。
砂塵破壞作用的主要表現(xiàn)形式包括：能夠使運動部件活動受阻甚至卡死，使防護層剝落，阻塞油路和氣路，造成電氣設(shè)備內(nèi)部短路和斷路，破壞電絕緣，造成軸承磨損，減弱光學儀器的反光和透光效果，降低熱傳導等等。進行砂塵環(huán)境試驗的目的就是為了考核產(chǎn)品對砂塵環(huán)境條件的環(huán)境適應性。
如有軍用裝備吹塵試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
