根據(jù)《EN 14129:2024 液化石油氣設(shè)備及配件 液化石油氣壓力容器用泄壓閥》標(biāo)準(zhǔn)的要求，安全閥按照標(biāo)準(zhǔn)規(guī)定的循環(huán)程序?qū)悠愤M(jìn)行加速老化試驗，從而評估產(chǎn)品在長期戶外環(huán)境中的可靠性和耐候性能。下面，我們來看看安全閥的高低溫紫外老化方法。
試驗設(shè)備：環(huán)儀儀器 安全閥高低溫紫外試驗機(jī)
參考標(biāo)準(zhǔn)：EN 14129:2024 液化石油氣設(shè)備及配件 液化石油氣壓力容器用泄壓閥
試驗循環(huán)過程
老化試驗按照24小時循環(huán)程序進(jìn)行，每個循環(huán)包含14個階段，各階段環(huán)境條件如下。
階段1（0–10 min）
條件：
溫度：20 ℃
濕度：96 %RH
紫外：關(guān)閉
用于試驗初始穩(wěn)定階段。
階段2（10–50 min）
條件：
溫度：20 ℃ → -20 ℃
降溫速率：1 ℃/min
濕度：96 % → 0 %
模擬環(huán)境快速降溫和空氣干燥過程。
階段3（50–90 min）
條件：
溫度：-20 ℃
濕度：0 %
模擬寒冷干燥環(huán)境。
階段4（90–127.5 min）
條件：
溫度：?20 ℃ → 55 ℃
升溫速率：+2 ℃/min
濕度：0 % → 95 %
模擬快速升溫和濕度增加。
階段5（127.5–187.5 min）
條件：
溫度：55 ℃
濕度：95 %
模擬高溫高濕環(huán)境。
階段6（187.5–190 min）
條件：
溫度：55 ℃ → 60 ℃
升溫速率：+2 ℃/min
濕度：95 % → 40 %
階段7（190–250 min）
條件：
溫度：60 ℃
濕度：40 %
紫外輻射：65 W/m2
模擬高溫紫外輻射環(huán)境。
階段8（250–290 min）
條件：
溫度：60 ℃ → 20 ℃
降溫速率：1 ℃/min
濕度：40 % → 96 %。
階段9（290–300 min）
條件：
溫度：20 ℃
濕度：96 %。
階段10（300–340 min）
條件：
溫度：20 ℃ → -20 ℃
濕度：96 % → 0 %。
階段11（340–380 min）
條件：
溫度：-20 ℃
濕度：0 %。
階段12（380–420 min）
條件：
溫度：-20 ℃ → 60 ℃
升溫速率：+2 ℃/min
濕度：0 % → 40 %。
階段13（420–1400 min）
條件：
溫度：60 ℃
濕度：40 %
紫外輻射：65 W/m2
該階段為主要紫外老化階段。
階段14（1400–1440 min）
條件：
溫度：60 ℃ → 20 ℃
濕度：40 % → 96 %

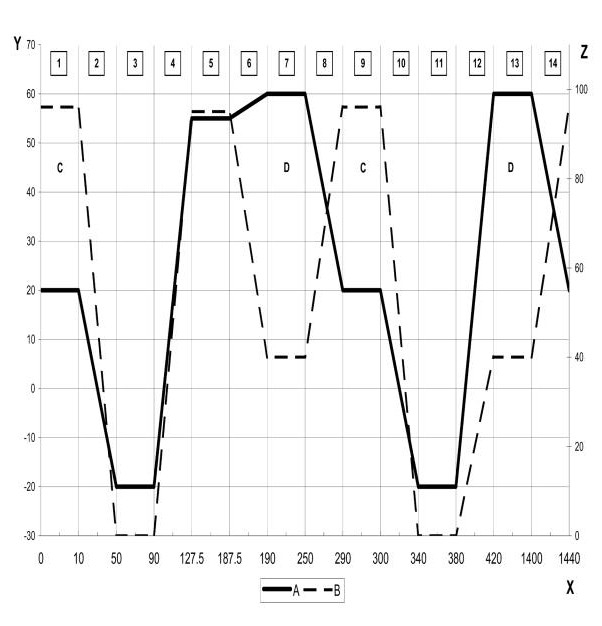

至此完成一個24小時循環(huán)。具體運行圖見下圖。
X--時間（min）
B--濕度
Y--溫度(℃)
C--降雨量
Z--濕度（%)
D--紫外線
A--溫度
試驗結(jié)束后應(yīng)對試樣進(jìn)行檢查，包括：外觀變化（變色、裂紋、粉化等）、密封性能變化、結(jié)構(gòu)完整性、功能性能變化等。
以上就是安全閥的高低溫紫外老化試驗，如有試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
