目前，軍標帶風源吹雨系統的設計主要參考GJB 150.8A-2009《軍用裝備實驗室環境試驗方法 第 8 部分：淋雨試驗》、GJB 2093A-2012ZZ《軍用方艙通用試驗方法》、GJB 59. 70-2004《裝甲車輛試驗規程第 70 部分： 淋雨試驗》等標準。下面，我們來了解一下該設備的相關設計方案。
產品名稱：環儀儀器 軍標帶風源吹雨系統
系統組成：
軍標帶風源吹雨系統一般由室體、循環水池、淋雨系統、控制系統組成。
a.其中循環水池具有過濾和蓄水的功能，分為相連三格，分別為沉淀池、過濾池和清水池；
b.淋雨系統由排架、管道、噴嘴、水泵、閥門及軟管等部分組成；
c.控制系統由 PLC、變頻器、電動調節閥、壓力和流量傳感器等組成。
工作原理：

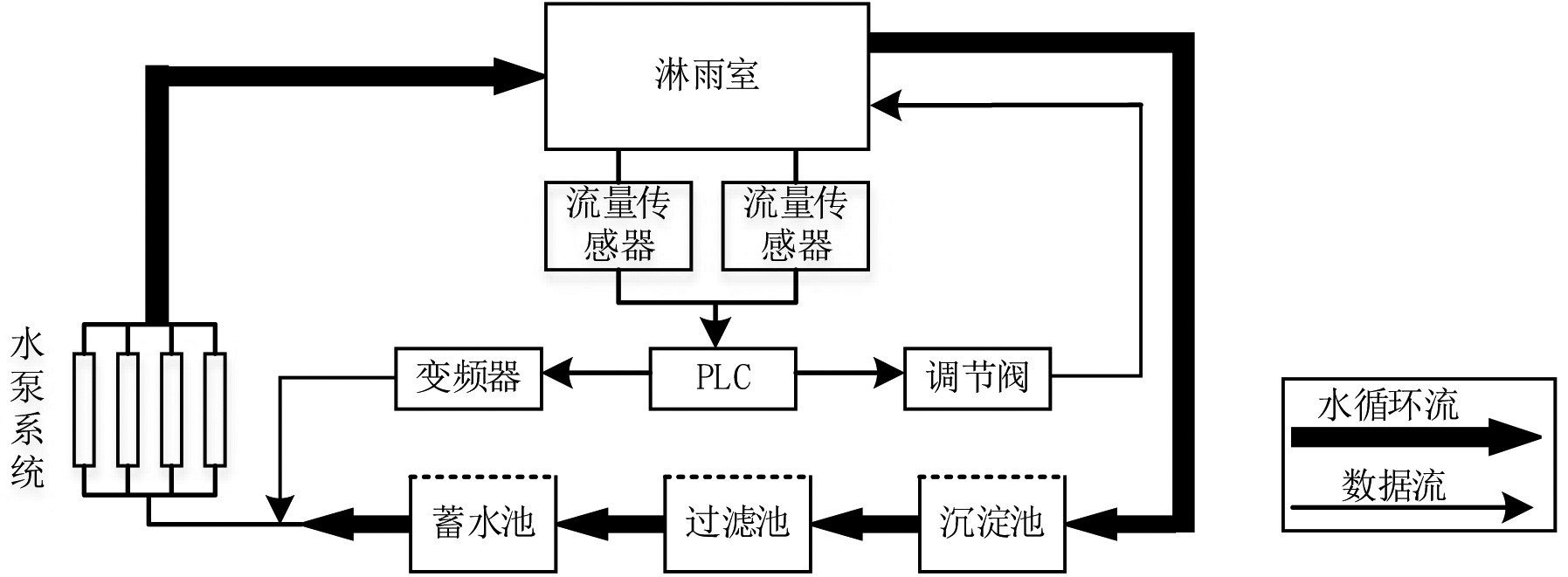

被試品進入室體，操作人員通過 PLC 設定壓力和流量參數，水泵通過變頻器調節流量，從清水池抽取試驗用水，通過各管路的電動調節閥將試驗用水按淋雨參數分配到各噴嘴，實現試驗條件，噴淋后的試驗用水通過排水管道回到沉淀池，經過沉淀、過濾循環被使用，設備組成及工作原理下圖。
參數設計：
通過計算分析得出符合 MIL-STD-810H METHOD 506.6 RAIN程序Ⅱ的試驗系統的噴嘴直徑、泵的參數、循環水池及管道直徑的估算數值，得出以下設計參數：
1）噴嘴的噴淋角度必須大于 36.5 度，噴嘴直徑大于 5.9 mm；
2）水主管道直徑為 358 mm， 供給每個排架的支管道直徑估算值為 108 mm， 排架管道直徑估算值為44.2 mm。
3）循環水池的容積約為 42 mm3；
4）選用四臺揚程為 50 m，功率為 15 kW 的泵組合使用。
主要試驗參數：
如有軍標帶風源吹雨系統的選型疑問，可以咨詢環儀儀器相關技術人員。
