由于漆膜使用于不同溫度的環(huán)境，不同的材料熱脹冷縮系數(shù)不一樣，如果漆膜與基材熱脹冷縮系數(shù)差異較大，會(huì)使漆膜附著力變差，因此需要研究溫度變化對(duì)漆膜性能的影響。下面，我們對(duì)電子產(chǎn)品常用漆種進(jìn)行了高低溫沖擊試驗(yàn)，以考察環(huán)境溫度變化對(duì)漆膜性能的影響。
試驗(yàn)設(shè)備：環(huán)儀儀器 溫度循環(huán)沖擊箱
試驗(yàn)樣品：鋁合金鍍銀試片、鋁合金低溫氧化試片、鋁合金導(dǎo)電氧化試片、鋼件鍍鋅試片，分別涂上不同的底漆。
試驗(yàn)方法：
本次試驗(yàn)按照油漆的配套性及漆種的涂覆要求，將不同的漆種涂覆于不同的基材，由于底漆直接和基材接觸，油漆的附著力至關(guān)重要，首先測(cè)試了不同底漆的附著力 ，其次又測(cè)試了復(fù)合涂層的附著力，最后考察了高低溫沖擊試驗(yàn)對(duì)不 同涂膜的附著力的影響。附著力按照 GB/T 9286進(jìn)行測(cè)試 。
實(shí)驗(yàn)條件：
高低溫沖擊的試驗(yàn)條件為 ：-55℃(30min )→25℃(3min)→85(3min)，循環(huán)24次 。
試驗(yàn)結(jié)果：

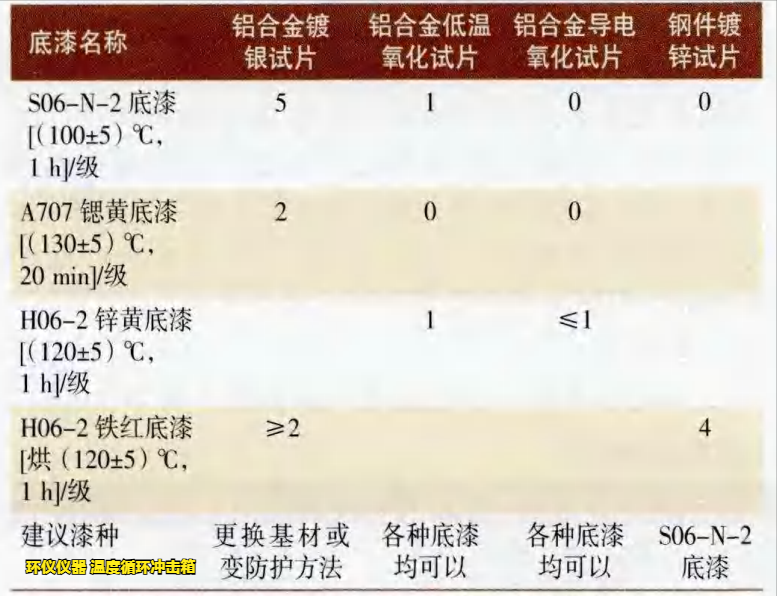

本次試驗(yàn)首先測(cè)試了各種底漆在不同基材上的附著力，測(cè)試結(jié)果見(jiàn)下表。
由試驗(yàn)可以看出，鍍銀試片比較光滑，各種漆膜在鍍銀層上的附著力都不是很好，建議設(shè)計(jì)將鋁件的鍍銀改變?yōu)槠渌兎N；表中的各種底漆在低溫氧化、導(dǎo)電氧化試片上的附著力都很好，均能滿(mǎn)足某單位產(chǎn)品要求；鋼件鍍鋅表面由于有一層鈍化膜，該層鈍化膜在高溫加熱時(shí)，附著力明顯變差。
如果鈍化膜不去除，S06-N-2底漆的附著力優(yōu)于鐵紅底漆的附著力。未高溫烘烤前，鈍化膜附著力為0級(jí)，噴完底漆后，進(jìn)行烘烤，高溫烘烤后，鈍化膜附著力明顯變差，做劃格試驗(yàn)，漆膜連同鈍化膜一起脫落。
建議：在產(chǎn)品噴漆后盡量少做或不做高低溫沖擊試驗(yàn)，以免對(duì)漆膜附著力產(chǎn)生不良影響。
以上就是溫度循環(huán)沖擊箱對(duì)漆膜的附著力試驗(yàn)研究，如有試驗(yàn)疑問(wèn)，可以咨詢(xún)環(huán)儀儀器相關(guān)技術(shù)人員。
