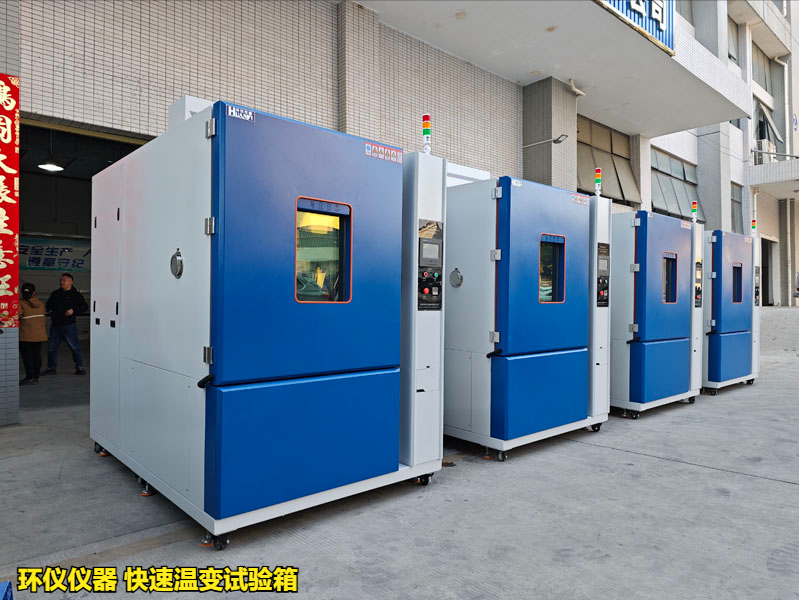

快速溫變試驗箱能提供溫度快速變化的試驗環境，并且作為電子產品必備的溫度測試裝備，是驗證各種電子產品在進行快速溫變試驗后參數是否達標的重要依據。

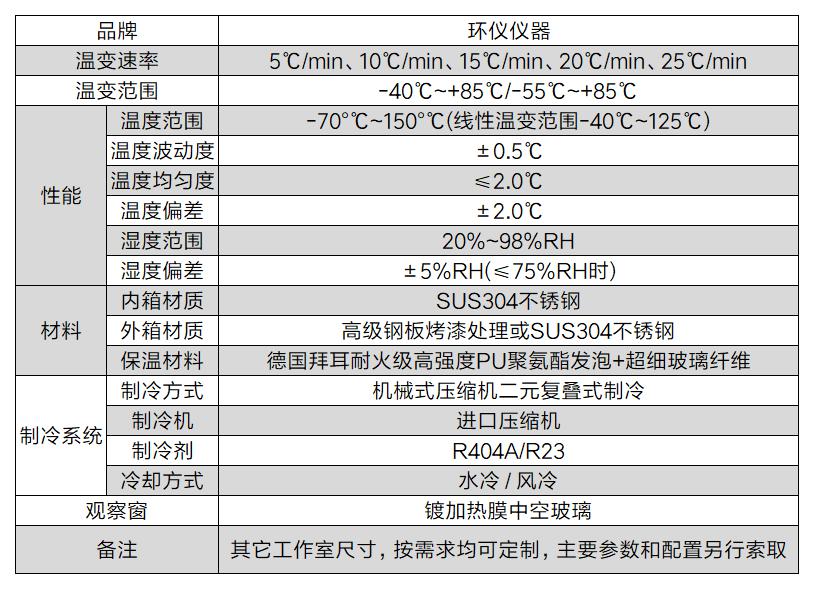

技術參數：
系統設計組成：
1.試驗箱機械箱體隨試驗要求的溫度范圍越來越寬，其保溫作用也越發重要，目前快速溫變試驗箱內部材料設計一般采用不銹鋼板材，而快速溫變箱外部箱體大多采用冷軋鋼板。

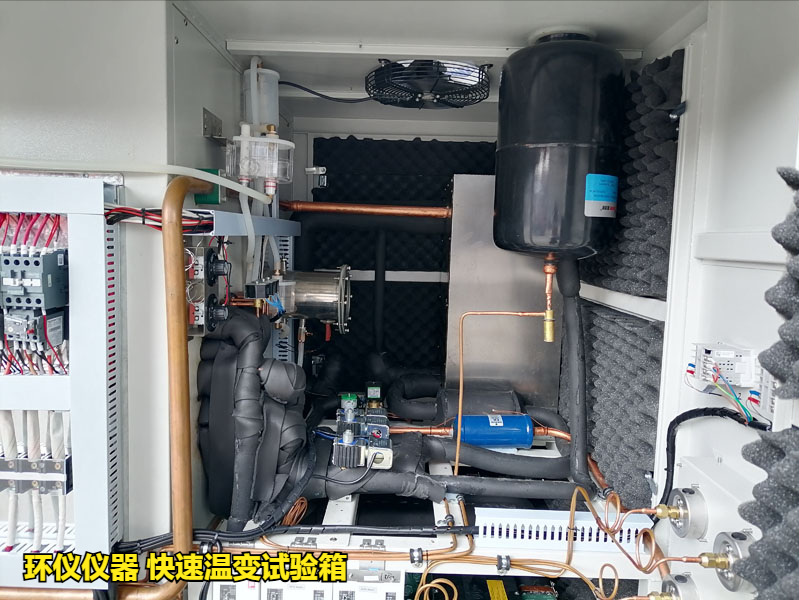

2.制冷系統主要組成部件有壓縮機、熱交換器、節流裝置，通過逆卡諾循環進行制冷。
3.加熱系統選用鎳鉻合金、正溫度系數的熱敏電阻作為快速溫變系統主要溫升部件，通過固態繼電器的占空比調節其輸出功率，從而控制試驗箱內的加熱溫度。

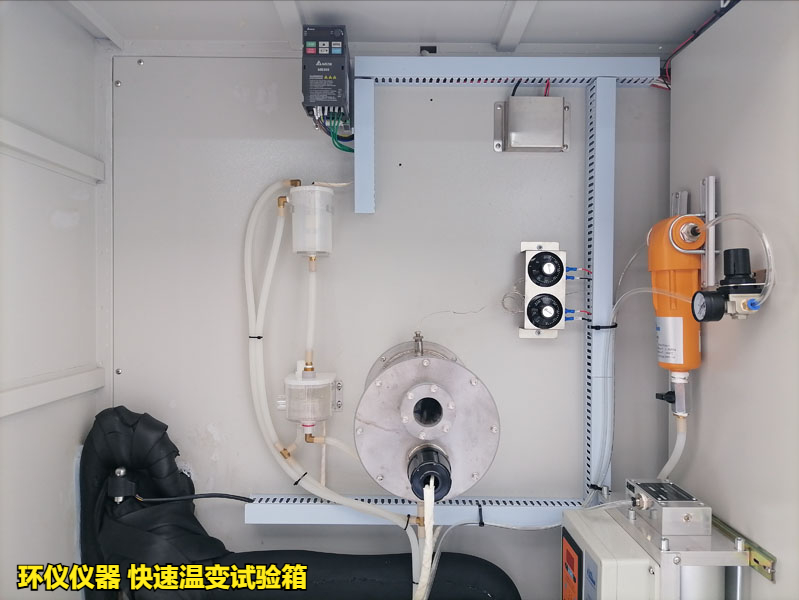

4.加濕系統采用直接蒸發加濕器的方式實現系統加濕。
5.空氣循環系統由風輪及其電機構成，可采用變頻無級調速電機滿足不同溫度速率對風量的需求。

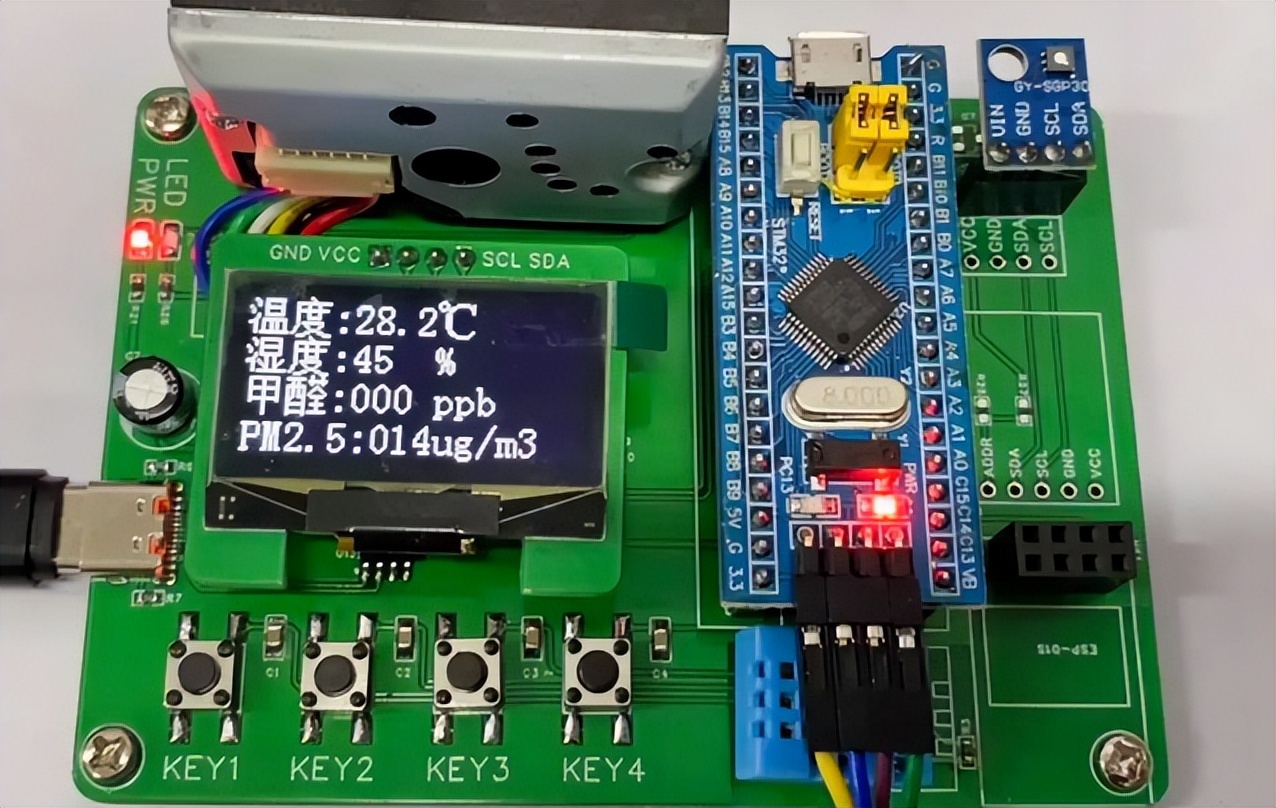

快速溫變試驗箱在PCB的應用：
利用循環的高低溫產生的快速溫變產生熱漲冷縮的效果，讓PCB產品上的元器件均快速互動起來。
一、PCB產品上的元器件均由內到外的互動(擠壓)起來；
二、PCB產品上的元器件有熱漲冷縮的應變量；
快速溫變以及溫差引起系統不同元器件之間的收縮或膨脹率，或誘發應變速率不同，PCB產品上各種元器件的熱膨脹系數(CTE)不兼容，可以激發的缺陷有：
互連問題、焊點問題、有缺陷的引線和球焊接頭、PCB產品上的元器件變形或破裂、表面涂層開裂、密封泄漏、絕緣保護失效、異材結合熱系數失配、電路線損、貼片品質、裂痕內傷、插件公差以及接合點等問題。
如有快速溫變試驗箱的選型疑問，可以咨詢環儀儀器相關技術人員。
