隨著海洋裝備地迅速發(fā)展，越來越多的電子設(shè)備部署在南海島嶼、島礁上。根據(jù)調(diào)研，裝備在島上安裝使用不足半年，一部分部件和外協(xié)件表面會出現(xiàn)比較嚴重的銹蝕、起泡、龜裂等現(xiàn)象。為此，我們使用光照鹽霧綜合環(huán)境氣候箱對電子設(shè)備進行模擬試驗。
電子設(shè)備的光照鹽霧綜合試驗：
試驗設(shè)備：環(huán)儀儀器 光照鹽霧綜合環(huán)境氣候箱

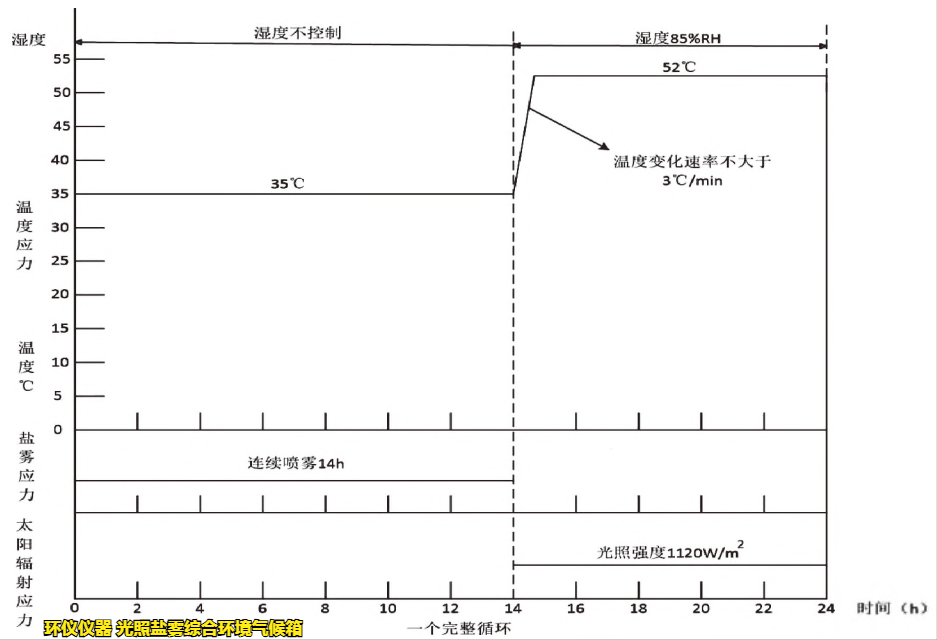

試驗剖面：
試驗方法：
(1)按照上圖試驗剖面，調(diào)節(jié)試驗箱溫度為35 ℃并在噴霧前將試件保持在這種條件下至少2h。

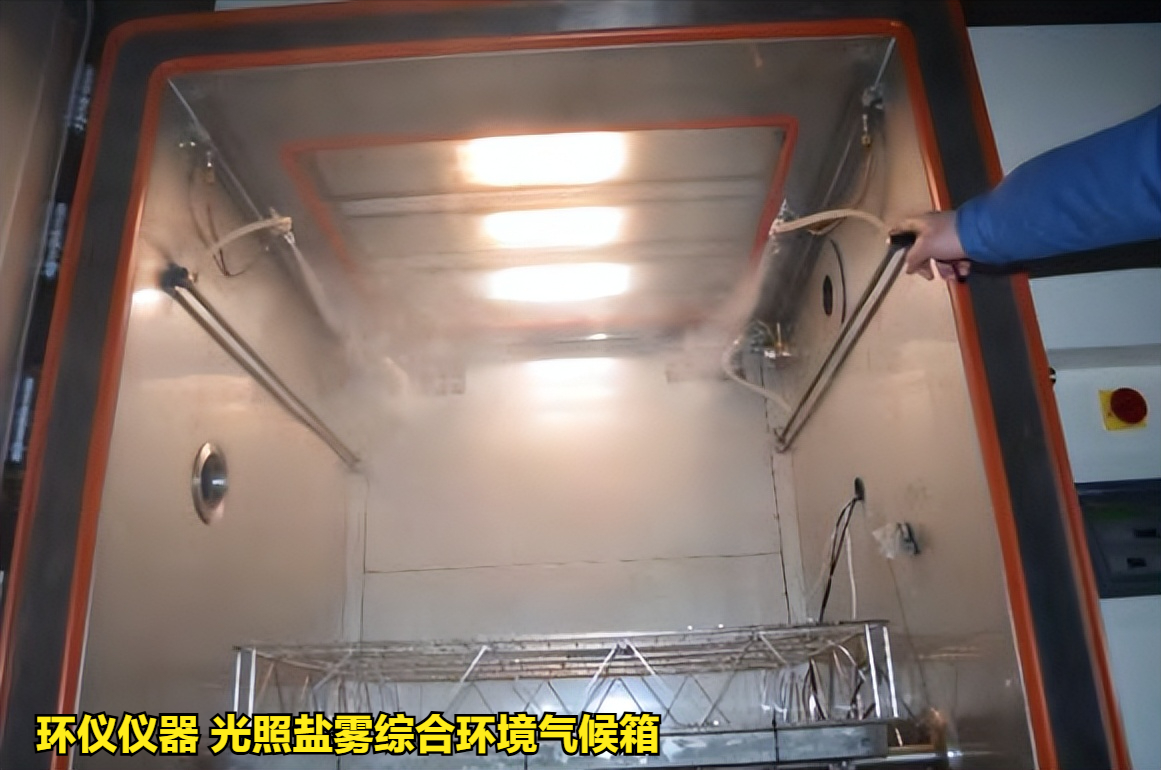

(2)噴鹽霧14h或有關(guān)文件規(guī)定的時間。在整個噴霧期間，鹽霧沉降率和沉降溶液的pH值至少每隔8h測量一次，保證鹽溶液的沉降率為(3~9)mL/(80cm2·h)。
(3)干燥階段結(jié)束時，將溫度升至52℃，相對濕度保持在85%，同時施加輻照度為1120W/m2的太陽光照，并保持10h。結(jié)束后對樣件外觀進行檢査并拍照。
(4)保持結(jié)束后，應(yīng)重復(fù)步驟(2)~(3)，進行28個循環(huán)。結(jié)束后對樣件外觀進行檢查并拍照。
試驗意義：
島礁氣候環(huán)境復(fù)雜多變，常年具有高溫、高濕、高鹽霧以及強太陽輻射等特點，對武器裝備結(jié)構(gòu)材料、電子器件以及雷達通信等設(shè)備的可靠性造成巨大影響，從而導(dǎo)致武器裝備性能降級或失效。
由此可見，溫濕度、鹽霧以及太陽輻射綜合應(yīng)力考核對于武器裝備的重要。因此，為了彌補現(xiàn)有裝備結(jié)構(gòu)、材料和工藝考核的不足，需要使用光照鹽霧綜合環(huán)境氣候箱對產(chǎn)品進行溫度-濕度-光照-鹽霧綜合環(huán)境應(yīng)力試驗，包括的試驗應(yīng)力有溫度、濕度、鹽霧和太陽輻照。
如有光照鹽霧綜合環(huán)境氣候箱的試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
